檢測中心完成Fuses熔斷器DR檢測
宏智機電射線檢測中心資訊 2019-11-5
“熔斷器是指當電流超過規定值時，以本身產生的熱量使熔體熔斷，斷開電路的一種電器。熔斷器是根據電流超過規定值一段時間后，以其自身產生的熱量使熔體熔化，從而使電路斷開；運用這種原理制成的一種電流保護器。熔斷器廣泛應用于高低壓配電系統和控制系統以及用電設備中，作為短路和過電流的保護器，是應用最普遍的保護器件之一。”

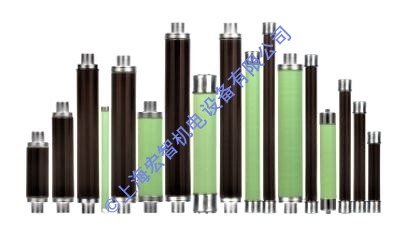

熔斷器有多種外觀結構和適用參數，部分型號外形如下：

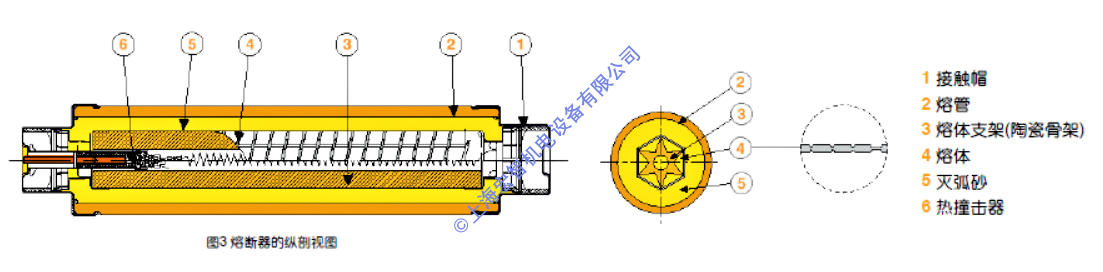

由于熔斷器的使用普遍，內部結構較為復雜，且長期在役運行，雖然電氣參數可以有效監控，但其物理性能的損傷就不易觀測和監控，其某型號的熔斷器典型內部結構如下所示：
無損檢測技術為其內部結構探測的有效技術方案。
射線檢測中心已經開展多個項目的熔斷器DR數字成像探傷工作。
選用的系統為：
射線源：
比利時Xris公司 μGemx150 便攜式微焦點恒電壓X射線機 焦點：200μm | DR成像板：

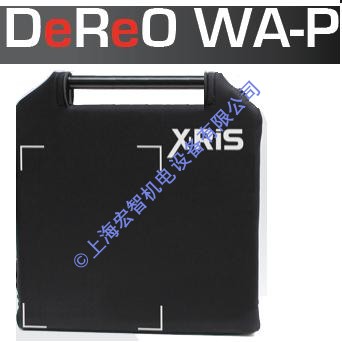

比利時Xris：WA-P2530 像素尺寸：139μm A/D:16bits
| 軟件：
比利時Xris：Maestro 5.1.0
|
|
| 同一廠家硬件和軟件，擁有最好的軟硬件匹配性和兼容性。 |
微焦點，擁有更好空間分辨率和探測靈敏度 | 無損檢測多用途平板，滿足B級成像要求，適合電子產品檢測 | 圖像后處理功能強大 |
整個配置方案的特點：
1. 整套設備都為便攜式設備，方便現場檢測工作；
2. 微焦點恒電壓X射線機、DR為較小像素尺寸無損檢測專用平板探測器，可以構建極好的低密度物質檢測能力；Fuses工件主要物質為玻纖復合材料、陶瓷體、石英砂、鋁、銅絲和銅殼，需要系統有極好的不同密度材料分辨率，系統要求達到ISO17636-2的B級靈敏度。
3. Maestro軟件中有多種NDT檢測濾鏡，有很好的低密度物質射線圖像處理能力。

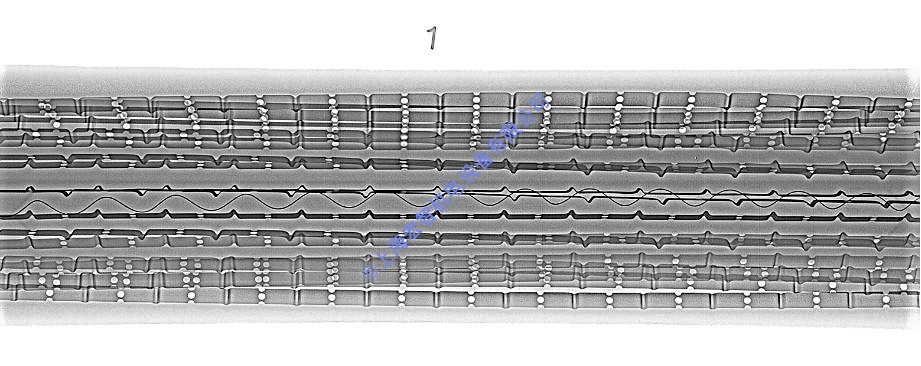

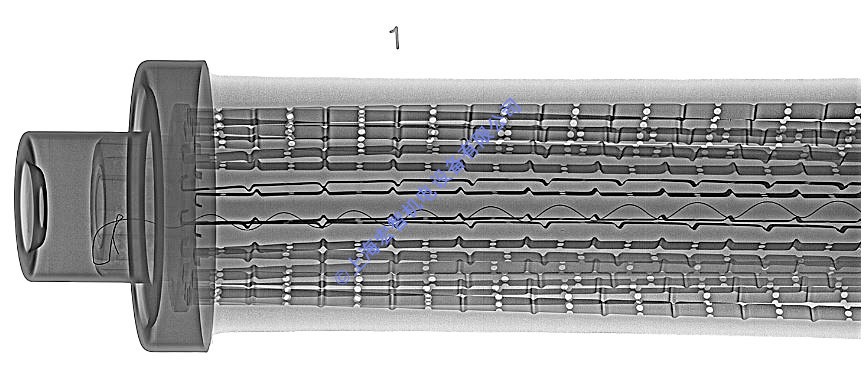

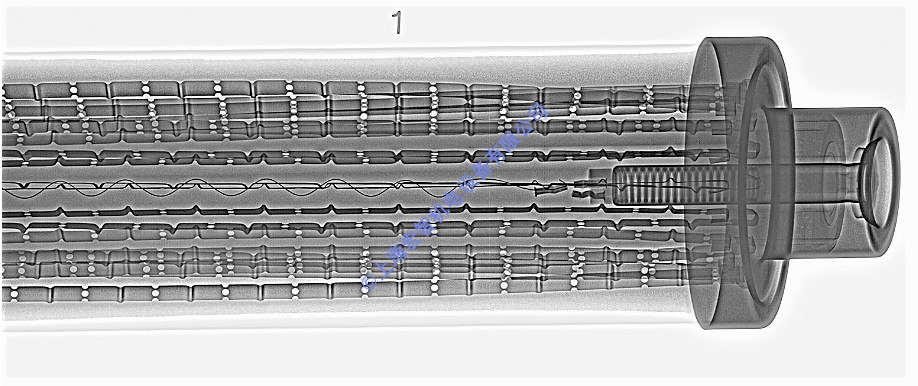

部分典型圖像如下：

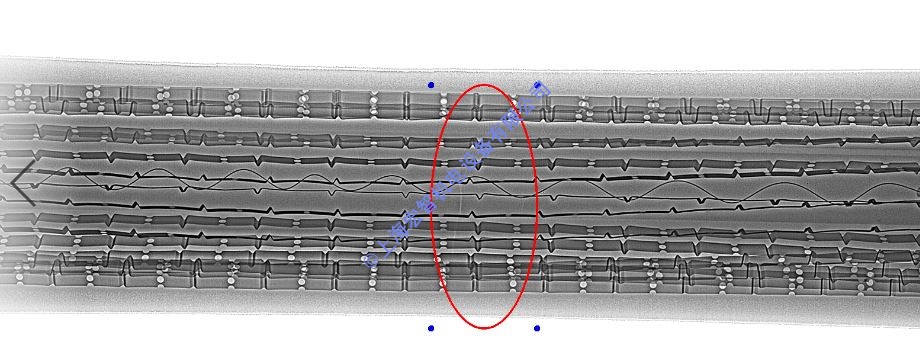

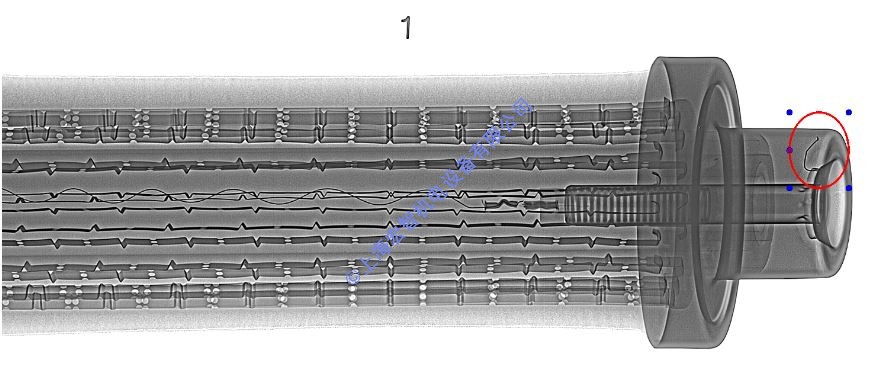

射線檢測員在檢測工作中，發現熔斷器典型的缺陷有碰傷、筒體內異物、熔體支架裂紋、熔體分布不均一等異常狀況，對熔體的陶瓷部分的圖像處理必須運用低密度觀測濾鏡，對直徑細小結構須使用邊緣強化濾鏡，并須對疑似異常部位進行多角度透照判定
本次Fusarc熔斷器X射線數字成像檢測，得到了高分辨率和靈敏度的檢測圖像，使得異常的結構能很好的檢測出來。
驗證了”μGemx150+WA-P2530+Maestroe”軟件的配置，是熔斷器結構探傷極佳的射線無損檢測設備方案。后期的圖像處理上，高對比度濾鏡和邊緣銳化濾鏡處理都必須使用，才有極佳的目檢效果，不會出現漏檢和誤判的情況。
